拓扑图里的线，应该知道自己是万兆光
做方案，总要放一张网络拓扑图。以前用 Visio、PPT、draw.io 画，设备一多就乱，改一处要挪一大片，画出来也不太像一张正经的网络图。
这些还能忍。真正让我想动手的，是一个大项目：拓扑要完善，光模块是我对着图一条条手工数出来的，数了很久。
数的时候我一直在想：这张图是我画的，每根线是什么、连着谁，我画的时候都知道。可画完它只是一堆方块和线条，什么也不记得，还得我再从图上读一遍。
所以写了 MeshKo（界面里暂时还叫 NetTopo）。
前几次为什么没做成
这个工具我前后做过好几次。前几次都在堆「能编辑的画布」，功能越来越多，画出来的图还是不像话。
后来想明白了，画布是通用的，拓扑图不是。拓扑图里每样东西都有含义：
- 设备是设备，不是一个贴了图标的方块。路由器、交换机、防火墙、AP、AC、服务器……预置了三十多类，不够可以自己建类型、导入图标。
- 线是链路，不是一条有颜色的线。千兆电、万兆电、千兆光、万兆光、40G、100G、无线，还有一档没定介质时先占位的示意线。颜色只是样子，「万兆光」才是它的意思。
- 区域是分区，不是一个背景框。DMZ、办公区、机房，设备归在区域里，区域可以嵌套、可以锁住。
所以这次只先证明一件事：从空白开始，十分钟画出一张能贴进方案的园区网拓扑，改几处也不乱。

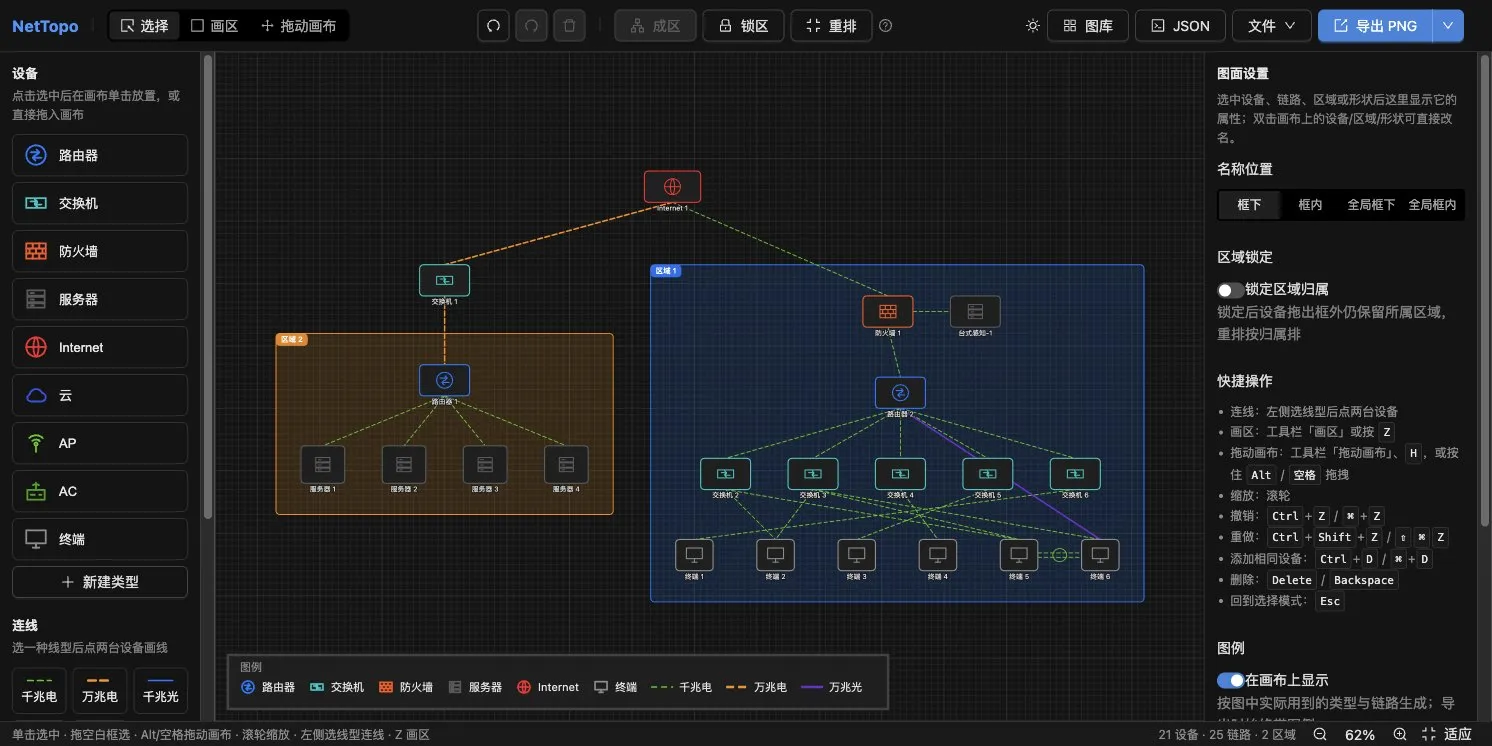

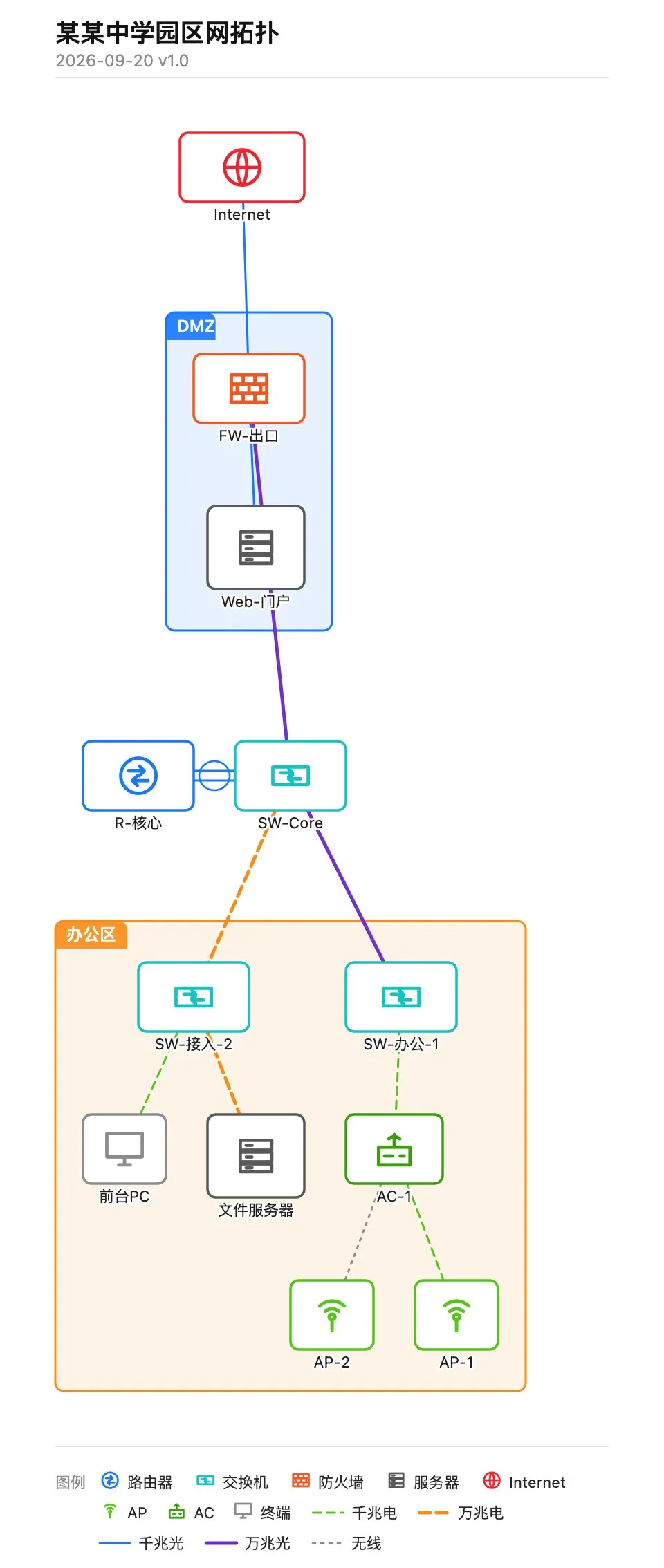

我画图的习惯是先随手摆，最后再收拾。所以有一个「重排」按钮，画乱了点一下，按层次重新摆整齐。图例是按图里实际用到的设备和线自动生成的，抬头写项目名、日期、版本。导出 PNG 或 SVG，跟着当前的深浅色走：
图知道自己是什么，就能干活
线知道自己是万兆光，设备知道自己连着谁，这张图其实就是一份结构化的数据。剩下的事就顺了：
- 物料统计：光模块、光纤、网线按速率档粗算，功率也能加总。可以复制，也能导出 txt、csv。导出图片的时候，会顺手带一份同名的物料单。
- 体检：哪些设备没填 IP、哪些线没定介质、结构上有没有毛病。点一行，图上红框定位。
- 机柜 U 位：设备拖进机柜，多个机柜摆在一屏里看，导出上架图。
当初手工数了很久的光模块，现在点一下就出来了。这是我最想要的那个功能，但它得排在「图像样」后面：图画不好，没人会在上面认真填介质，算出来的数也就没用。
还有一个「清单」视图：设备、链路、区域三张表，和画布双向同步。不想在图上一个个点的时候，在表里改更快。
用一下
没思路的话，点「从图库示例开始」，载入一张现成的图改着玩。图自动存在你自己的浏览器里，想留底就导出 JSON。顶栏可以切中英文。
